[Android] 뷰(View)와 레이아웃(Layout)

모든 내용은 Do it! 안드로이드 앱 프로그래밍을 바탕으로 정리한 것입니다.



뷰(View)와 뷰의 속성

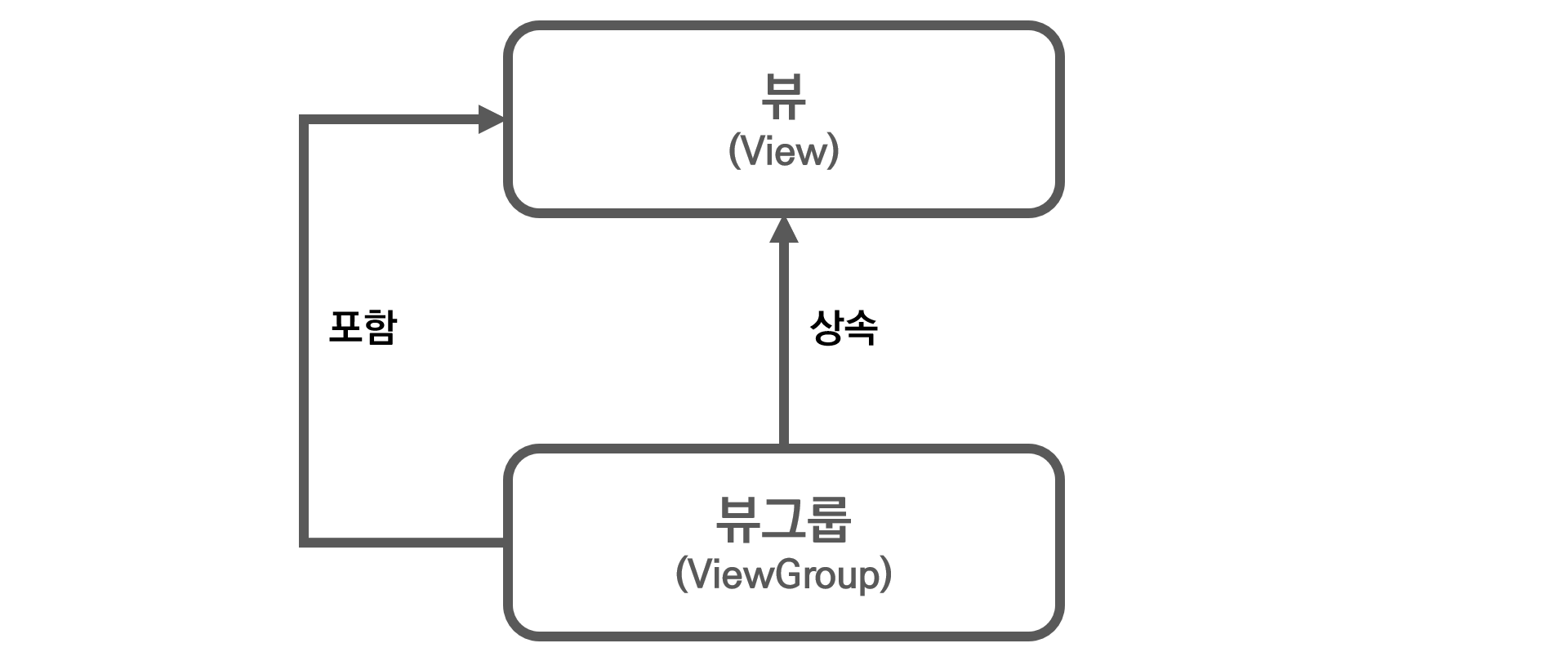

View와 ViewGroup의 관계

•  View  : 일반적으로 컨트롤이나 위젯을 불리는 UI 구성 요소 → 사용자의 눈에 보이는 화면의 구성 요소들
•  ViewGroup  : 이러한 뷰를 여러 개 포함하고 있는 것
  • ViewGroup은 여러 개의 View를 담고 있는 그릇 ∴ View와 다른 것
  • ViewGroup안에 또 다른 ViewGroup을 넣고 다른 View와 동일하게 다루도록 만들 수 있음 (ViewGroup은 View를 상속)
• View와 ViewGroup의 관계 : 컴포지트 패턴(Composite Pattern)
  • View가 ViewGroup을 상속 == ViewGroup도 View : ViewGroup안에 또 다른 ViewGroup을 가질 수 있음
  • 뛰어난 확장성 → 안드로이드 UI를 매우 자연스럽게 구성할 수 있게 함
• View는 다른 View의 속성을 상속하여 상속받은 View의 특성을 그대로 가질 수 있음
  • Button은 TextView를 상속해서 만들었기 때문에 TextView의 속성을 가지고 있음



[ 위젯과 레이아웃으로 구별되는 View ]

• 위젯(Widget) : View 중에서 일반적인 컨트롤의 역할을 하는 것
• 레이아웃(Layout) : ViewGroup 중에서 내부에  View들을 포함하고 있으면서 그것들을 배치하는 역할을 하는 것
  • View를 배치하는 레이아웃도 View를 상속받은 것 == View가 가지는 속성은 레이아웃에도 있음
  • 레이아웃은 레이아웃이 담고 있는 위젯이 어디에 배치되어야 할지 정해줌



[ View의 크기 속성 ]

화면을 여러 번 그려봐서 알지만, View에 크기를 설정해주지 않으면 바로 오류가 발생함

• android:layout_width
• android:layout_height

*android: 은 안드로이드의 기본 API에서 정의한 속성이라는 의미



이 속성에 들어갈 수 있는 값은 총 3가지 중 하나

• wrap_content : View에 들어있는 내용물의 크기에 자동으로 맞춤 (디자인 파일 : 중앙을 향하는 화살표)
• match_parent : View를 담고있는 ViewGroup의 여유 공간을 꽉 채움 (디자인 파일 : 구불구불한 선)
• 숫자로 크기 지정 : dp나 px 같은 단위를 이용하여 직접 크기를 지정 (디자인 파일 : 직선)







---

레이아웃(Layout)

안드로이드의 대표적인 레이아웃

제약 레이아웃 (ConstraintLayout)	제약 조건(Constraint) 기반 모델 제약 조건을 사용해 화면을 구성하는 방법 안드로이드 스튜디오에서 자동으로 설정하는 디폴트 레이아웃
리니어 레이아웃 (LinearLayout)	박스(Box) 모델 한 쪽 방향으로 차례대로 뷰를 추가하며 화면을 구성하는 방법 View가 차지할 수 있는 사각형 영역을 할당
상대 레이아웃 (RelativeLayout)	규칙(Rule) 기반 모델 부모 컨테이너나 다른 View와의 상대적 위치로 화면을 구성하는 방법 제약 레이아웃을 사용하게 되면서 상대 레이아웃은 권장하지 않음
프레임 레이아웃 (FrameLayout)	싱글(Single) 모델 가장 상위에 있는 하나의 View 또는 ViewGroup만 보여주는 방법 여러 개의 View가 들어가면 중첩하여 쌓게 됨. 가장 단순하지만 여러 개의 View를 중첩한 후 각 View를 전환하여 보여주는 방식으로 자주 사용함
테이블 레이아웃 (TableLayout)	격자(Grid) 모델 격자 모양의 배열을 사용하여 화면을 구성하는 방법 HTML에서 많이 사용하는 정렬 방식과 유사하지만 많이 사용하지는 않음
스크롤뷰 (ScrollView)	하나의 View나 ViewGroup을 넣을 수 있고, 어떤 View의 내용물이 넘치면 스크롤을 만들 수 있게 함 View를 배치하는 목적을 가진 레이아웃이라기 보다는 단순히 View를 담고있는 ViewGroup의 역할을 함



레이아웃의 공통 특성

[ View 영역 ]

View의 테두리(border)가 있고 그것을 기준으로 바깥쪽과 안쪽에 공간을 띄움

• 마진(Margin) : 테두리 바깥 공간
  • layout_margin : 상하좌우 마진값
  • layout_marginTop, layout_marginBottom, layout_marginLeft, layout_marginRight : 상, 하, 좌, 우 각각의 마진값
• 패딩(Padding): 테두리 안쪽 공간
  • padding : 상하좌우 패딩값
  • paddingTop, paddingBottom, paddingLeft, paddingRight : 상, 하, 좌, 우 각각의 패딩값



[ View의 배경 ]

• background : 배경을 어떻게 그릴지 결정하는 속성
  • 색상 : #ARGB (A: Alpha, R: Red, G: Green, B: Blue)
  • 이미지 : res/drawable 폴더에 넣은 이미지로 지정
  • 배경을 그릴 수 있는 다른 객체



[ 크기를 표시하는 단위 ]

XML 레이아웃 파일의 코드를 보면 거리 단위에 dp를 자주 사용함

→ View의 폭과 높이를 정수 값으로 지정하면서도 픽셀 단위인 px가 아니라 dp나 sp와 같은 단위를 사용하면 해상도가 다른 단말에서도 View의 크기를 비슷하게 보이도록 만들 수 있음



단위	단위 표현	설 명
px	픽셀	화면 픽셀의 수
dp 또는 dip	밀도 독립적 픽셀 (density independent pixel)	160dpi 화면을 기준으로 한 픽셀    * 1인치 당 160개의 점이 있는 디스플레이 화면에 1dp는 1px와 같음
sp 또는 sip	축척 독립적 픽셀 (scale independent pixel)	텍스트 크기를 지정할 때 사용하는 단위    * 가변 글꼴을 기준으로 한 픽셀    * dp와 유사하나 글꼴의 설정에 따라 1sp 당 픽셀 수가 달라짐
in	인치	1인치로 된 물리적 길이
mm	밀리미터	1밀리미터로 된 물리적 길이
em	텍스트 크기	글꼴과 상관없이 동일한 텍스트 크기 표시



따라서 View에는 dp, 글자 크기에는 sp 단위를 사용하는 것이 좋음

∵ 사용자가 단말기의 설정에서 글꼴이나 폰트 크기를 바꾸는 경우가 있는데 sp 단위를 사용해야 설정에 맞추어 글자 크기가 바뀜
